En lastarm är en viktig del av utrustningen inom vätskeöverföringsindustrin, som vanligtvis används i raffinaderier, kemiska anläggningar och lagringsterminaler för att lasta och lossa olika vätskor såsom petroleumprodukter, kemikalier och flytande gaser. När vi diskuterar kapaciteten hos en typisk lastarm måste vi ta hänsyn till flera faktorer, inklusive typen av lastarm, typen av den överförda vätskan och de specifika tillämpningskraven.
Faktorer som påverkar kapaciteten för att ladda armar
1. Rördiameter
En av de viktigaste faktorerna som påverkar kapaciteten hos en lastarm är diametern på dess rör. Större rördiametrar tillåter i allmänhet högre flödeshastigheter och följaktligen större lastnings- eller lossningskapacitet. Till exempel kan en laddningsarm med en 6 tums rördiameter överföra en större volym vätska per tidsenhet jämfört med en 2 tums laddningsarm. Förhållandet mellan rördiameter och flödeshastighet är baserat på principerna för fluidmekanik. Enligt Hagen - Poiseuilles lag för laminärt flöde (även om flödet i många industriella tillämpningar ofta är turbulent), är den volymetriska flödeshastigheten (Q) proportionell mot fjärde potensen av rörets radie (r) ( (Q=\frac{\pi r^{4}\Delta P}{8\mu L}), där (\Delta är skillnaden P}{8\mu L}), där (\Delta är trycket P,\) vätska och (L) är längden på röret). Vid turbulent flöde resulterar större diametrar fortfarande i högre flödeshastigheter på grund av minskade friktionsförluster och ökad tvärsnittsarea för vätskepassage.
2. Vätskeegenskaper
Egenskaperna hos den vätska som överförs spelar också en avgörande roll för att bestämma lastarmens kapacitet. Viskositet är en nyckelegenskap; mycket viskösa vätskor, såsom tung råolja eller vissa högmolekylära kemikalier, flyter långsammare än vätskor med låg viskositet som bensin eller vatten. En lastarm utformad för att hantera en lågviskös vätska kan uppnå en högre flödeshastighet och kapacitet jämfört med när den används för en högviskös vätska. Densitet är en annan viktig faktor. Tyngre vätskor kan kräva mer energi för att pumpa och överföra, vilket kan påverka lastarmens totala kapacitet. Dessutom kan vätskans ångtryck påverka överföringsprocessen, särskilt i situationer där ånglåsning eller kavitation kan uppstå, vilket potentiellt minskar lastarmens effektiva kapacitet.
3. Driftstryck och temperatur
Drifttrycket och temperaturförhållandena har en direkt inverkan på kapaciteten hos en lastarm. Högre arbetstryck kan öka flödet av vätskan genom lastarmen, eftersom tryckskillnaden ger drivkraften för vätskerörelse. Det finns dock gränser för det tryck som en lastarm tål, bestämt av dess design och materialstyrka. Temperaturen påverkar vätskans viskositet; när temperaturen ökar, minskar viskositeten hos de flesta vätskor, vilket kan leda till högre flödeshastigheter och ökad kapacitet. Till exempel, i fallet med en lastarm som används för att överföra bitumen, minskar uppvärmning av bitumenet till en högre temperatur dess viskositet, vilket möjliggör effektivare överföring.
4. Typ av lastarm
Det finns olika typer av lastarmar, var och en med sina egna egenskaper och typiska kapacitetsområden.
Nedre lastarmar
Bottenlastarmar används vanligtvis för att lasta och lossa vätskor från botten av lagringstankar eller tankbilar. De erbjuder flera fördelar, inklusive snabbare laddningstider, minskat produktstänk och lägre risk för produktkontamination. DeBottenförseglad lastarm AL2503är ett utmärkt exempel på en bottenlastarm. Dessa armar är ofta utformade för att hantera stora volymer, med kapaciteter från flera hundra till flera tusen kubikmeter per timme, beroende på rördiametern och andra faktorer. Utformningen av bottenlastarmarna möjliggör en mer direkt och effektiv överföring av vätskan, vilket minimerar det avstånd som vätskan behöver för att färdas och minskar friktionsförlusterna.
Topplastande armar

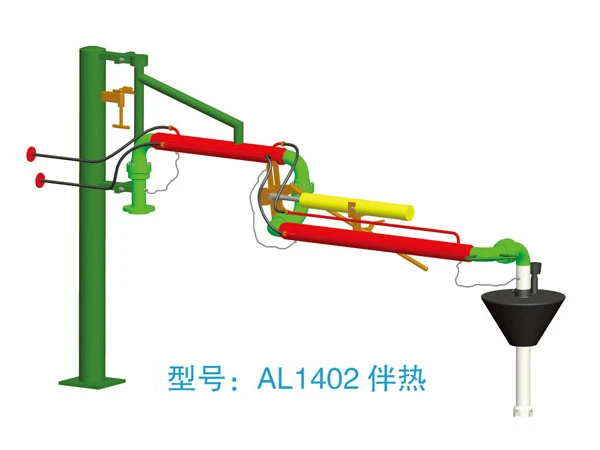

Topplastarmar används för att lasta vätskor i toppen av lagringstankar eller tankbilar. De är lämpliga för ett brett spektrum av applikationer, inklusive lastning av olika petroleumprodukter och kemikalier. DeToppförseglad lastarm AL1512är en välkänd topplastarm. Kapaciteten hos topplastarmar kan variera avsevärt, vanligtvis från tiotals till hundratals kubikmeter per timme. Deras kapacitet påverkas av faktorer som tankens höjd, lastarmens längd och vätskeegenskaperna. I vissa fall kan topplastarmar vara utrustade med ytterligare funktioner som värmespårning för att hantera vätskor som måste hållas vid en viss temperatur. DeTopplastarm med värmespårningär utformad för att säkerställa smidig överföring av vätskor som är benägna att stelna eller viskositetsförändringar vid lägre temperaturer.
Typiska kapacitetsintervall
För petroleumprodukter
Inom petroleumindustrin används lastarmar för överföring av bensin, diesel, flygbränsle och råolja. För en typisk bottenlastarm med en rördiameter på 4 tum kan kapaciteten variera från 100 till 300 kubikmeter per timme för bensin och diesel. När rördiametern ökas till 6 tum kan kapaciteten nå 300 till 600 kubikmeter per timme. För råolja, på grund av dess högre viskositet, kan kapaciteten vara något lägre, med en 6-tums bottenlastarm som har en kapacitet på cirka 200 till 500 kubikmeter per timme.
Topplastarmar för petroleumprodukter har vanligtvis lägre kapacitet. En 2-tums topplastarm kan ha en kapacitet på 20 till 50 kubikmeter per timme, medan en 4-tums topplastarm kan överföra 50 till 150 kubikmeter per timme.
För kemikalier
Kapaciteten hos lastarmar för kemikalier beror på de specifika kemiska egenskaperna. För lågviskösa kemikalier som etanol eller metanol kan en 4-tums bottenlastarm ha en kapacitet på 150 till 400 kubikmeter per timme. För högviskösa kemikalier som vissa polymerer eller hartser kan kapaciteten vara betydligt lägre, kanske 20 till 100 kubikmeter per timme även med en 4-tums rördiameter.
Välja rätt lastarmskapacitet
När du väljer en lastarm är det viktigt att noggrant bedöma den erforderliga kapaciteten baserat på den specifika applikationen. Överväg följande steg:
- Bestäm överföringshastighetskraven: Beräkna mängden vätska som behöver överföras inom en given tidsram. Detta kan baseras på produktionshastigheter, leveransscheman eller lagringskrav.
- Utvärdera vätskans egenskaper: Analysera vätskans viskositet, densitet, ångtryck och andra relevanta egenskaper. Denna information hjälper till att bestämma lämplig rördiameter och andra designegenskaper för lastarmen.
- Tänk på driftsvillkoren: Ta hänsyn till driftstryck, temperatur och eventuella miljöfaktorer som kan påverka överföringsprocessen. Se till att lastarmen är konstruerad för att klara dessa förhållanden.
- Rådgör med experter: Som en lastarmsleverantör har vi ett team av experter som kan ge professionell rådgivning om att välja rätt lastarm med lämplig kapacitet. Vi kan utföra detaljerade tekniska beräkningar och simuleringar för att säkerställa att den valda lastarmen uppfyller dina specifika behov.
Slutsats
Kapaciteten hos en typisk lastarm påverkas av flera faktorer, inklusive rördiameter, vätskeegenskaper, arbetstryck och temperatur, och typen av lastarm. Att förstå dessa faktorer är avgörande för att välja rätt lastarm för din applikation. Oavsett om du behöver en bottenlastarm med hög kapacitet för storskalig överföring av petroleumprodukter eller en specialiserad topplastarm med värmespårning för hantering av temperaturkänsliga kemikalier, kan vi ge dig de bästa lösningarna.
Om du är intresserad av våra lastarmar och vill diskutera dina specifika krav för upphandling är du välkommen att kontakta oss. Vi är fast beslutna att tillhandahålla högkvalitativa lastarmar och utmärkt kundservice för att möta dina behov av vätskeöverföring.
Referenser
- Kranföretag. "Flöde av vätskor genom ventiler, kopplingar och rör". Tekniskt papper nr 410.
- Perry, RH, & Green, DW (red.). "Perry's Chemical Engineers' Handbook". McGraw - Hill Education.
- Daubert, TE, & Danner, RP "Fysiska och termodynamiska egenskaper hos rena kemikalier: datasammanställning". Taylor och Francis.
